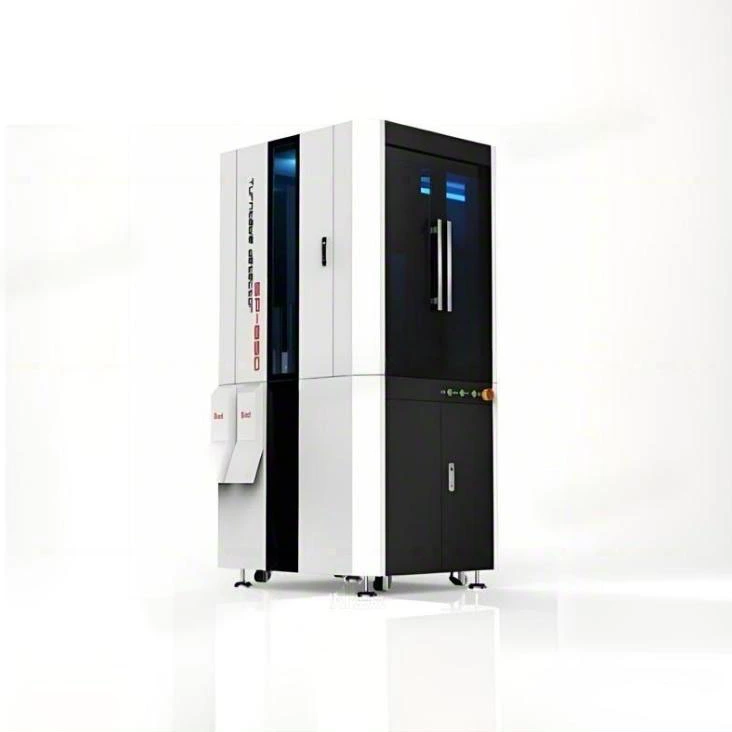

মুদ্রাঙ্কন যন্ত্রাংশ সিসিডি স্বয়ংক্রিয় ভিজ্যুয়াল পরিদর্শন মেশিন

NINGBO LANCE INDUSTRIAL CO.,LIMITED লক্ষ্যের বৈশিষ্ট্যগুলি যেমন এলাকা, পরিমাণ, অবস্থান এবং দৈর্ঘ্য বের করতে এই সংকেতগুলিতে বিভিন্ন গণনা করে৷ স্ট্যাম্পিং যন্ত্রাংশ CCD স্বয়ংক্রিয় ভিজ্যুয়াল পরিদর্শন মেশিন একটি শিল্প ক্যামেরা ব্যবহার করে লক্ষ্যকে একটি চিত্র সংকেতে পরিদর্শন করার জন্য রূপান্তর করে৷ পিক্সেল বিতরণ এবং উজ্জ্বলতা এবং রঙের মতো তথ্যের উপর ভিত্তি করে, এটি একটি ডিজিটাল সংকেতে রূপান্তরিত হয়।

পণ্য পরামিতি

স্ট্যাম্পিং পার্টস সিসিডি অটোমেটিক ভিজ্যুয়াল ইন্সপেকশন মেশিনঃ আমাদের কোম্পানি দ্বারা প্রদত্ত, পরিদর্শনের আগে সমস্ত আইটেমকে ইমেজের মানের অধীনে স্পষ্টভাবে দৃশ্যমান করতে হবে। পরিদর্শন দক্ষতা: প্রতি মিনিটে 60 টুকরা কম নয় (পণ্য খাওয়ানোর গতির উপর নির্ভর করে)।

পরিদর্শন কেস

1. নমুনা ছবি

2. পরিদর্শন বিষয়বস্তু:

3. নমুনা ইন্সপেকশন ইমেজ:

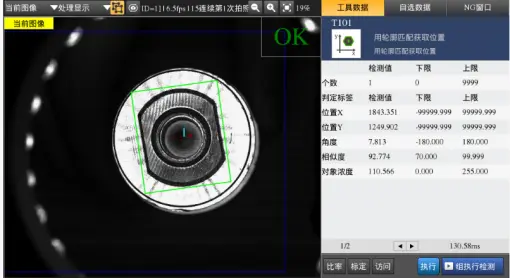

ঠিক আছে

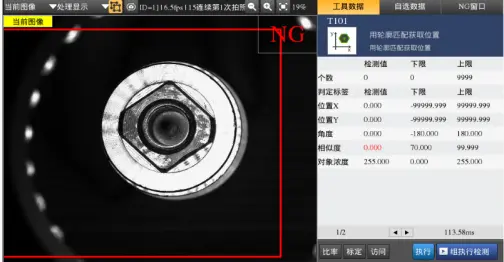

এনজি

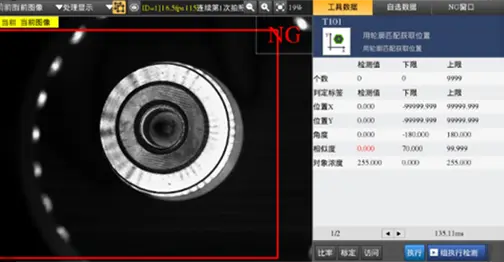

এনজি

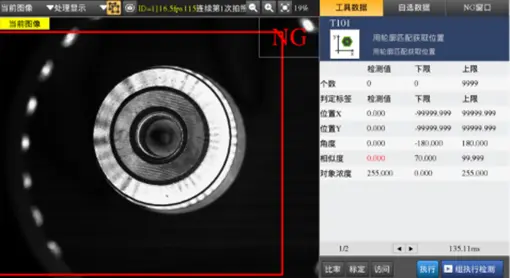

এনজি

‌

আপনি যদি স্ট্যাম্পযুক্ত ধাতব অংশগুলিও তৈরি করেন এবং উত্পাদন দক্ষতা উন্নত করতে চান, ত্রুটিযুক্ত পণ্যগুলি বাছাই করুন এবং উত্পাদন খরচ কমাতে চান, অনুগ্রহ করে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন।

মুদ্রাঙ্কন যন্ত্রাংশ CCD স্বয়ংক্রিয় ভিজ্যুয়াল পরিদর্শন মেশিন মানুষের চোখ প্রতিস্থাপন করুন এবং আপনাকে উত্পাদন লাইনে ত্রুটিপূর্ণ পণ্য পরিদর্শন করতে, ত্রুটি, ত্রুটি, স্ক্র্যাচ এবং অন্যান্য ত্রুটিযুক্ত পণ্যগুলিকে বাছাই করতে সহায়তা করুন। আমরা আপনার জন্য সমাধান সরবরাহ করতে পারি এবং আপনার প্রয়োজনের জন্য উপযুক্ত স্ট্যাম্পিং মেশিন ডিজাইন করতে পারি।

পণ্যের সুবিধা

স্ট্যাম্পিং পার্টস সিসিডি স্বয়ংক্রিয় ভিজ্যুয়াল পরিদর্শন মেশিনের সর্বোচ্চ সনাক্তকরণ নির্ভুলতা 1 μm পর্যন্ত। মূল ওয়ার্কপিস 0.003 মিমি এ কনফিগার করা যেতে পারে। সনাক্তকরণের নির্ভুলতার হার হল 99.99%, কার্যকরভাবে মিথ্যা সনাক্তকরণ এবং বাদ দেওয়া হ্রাস করে। সনাক্তকরণ গতি প্রতি মিনিটে 200 এবং 1200 টুকরা মধ্যে সামঞ্জস্য করা যেতে পারে। নিয়মিত সনাক্তকরণ দক্ষতা প্রতি মিনিটে 60 টুকরা কম নয়। এটি পণ্যের আকার এবং জটিলতা অনুযায়ী নমনীয়ভাবে সামঞ্জস্য করা যেতে পারে এবং বিভিন্ন ব্যাচ উত্পাদন প্রয়োজনের জন্য উপযুক্ত।

অ্যাপ্লিকেশন পরিসীমা বিস্তৃত. এটি রাবার, ধাতু, প্লাস্টিক, কাচ এবং যৌগিক উপকরণ দিয়ে তৈরি স্ট্যাম্পিং অংশ সনাক্ত করতে পারে। এটি সঠিকভাবে বিভিন্ন ত্রুটি যেমন দৈর্ঘ্য, প্রস্থ, উচ্চতা এবং ব্যাসের বিচ্যুতি, মিশ্রণ, বিকৃতি, burrs, কালো দাগ, স্ক্র্যাচ ইত্যাদি সনাক্ত করতে পারে। এটি একাধিক মিলিং প্লেন, অনুপস্থিত মিলিং প্লেন, অনুপস্থিত মিলিং হোল এবং অনুপস্থিত ট্যাপিংয়ের মতো বিশেষ ত্রুটিগুলিও সনাক্ত করতে পারে। লোডিং পদ্ধতি কাস্টম ভাইব্রেশন ডিস্ক, পরিবাহক বেল্ট এবং যান্ত্রিক অস্ত্র সমর্থন করে। পাওয়ার সাপ্লাই গ্লোবাল 220V AC এবং 50/60Hz স্ট্যান্ডার্ডের সাথে সামঞ্জস্যপূর্ণ। আদর্শ আকার হল 800mm × 600mm × 1200mm। এটি সাইটের সীমাবদ্ধতা অনুযায়ী কাস্টমাইজ করা যেতে পারে। ওজন প্রায় 150 কেজি। এটি স্থিরভাবে কাজ করে এবং বজায় রাখা সহজ।

অ্যাপ্লিকেশন দৃশ্যকল্প

স্ট্যাম্পিং পার্টস সিসিডি স্বয়ংক্রিয় ভিজ্যুয়াল ইন্সপেকশন মেশিনটি প্রধানত স্ট্যাম্প করা অংশগুলির উত্পাদন শিল্পে ব্যবহৃত হয়। এর মূল কাজ হল বিভিন্ন ধরণের ধাতু, রাবার, প্লাস্টিক ইত্যাদি স্ট্যাম্পযুক্ত অংশগুলির স্বয়ংক্রিয় গুণমান পরিদর্শন প্রক্রিয়ার সাথে খাপ খাইয়ে নেওয়া। স্ট্যাম্পড পার্ট প্রোডাকশন লাইনের অনলাইন সম্পূর্ণ পরিদর্শন, ফ্যাক্টরি থেকে বের হওয়ার সময় কোয়ালিটি স্ক্রিনিং, ইনকামিং ম্যাটেরিয়াল ইন্সপেকশন ইত্যাদি পরিস্থিতিতে এটি ব্যাপকভাবে ব্যবহৃত হয়। এটি স্টেইনলেস স্টীল, অ্যালুমিনিয়াম স্ট্যাম্পড পার্টস এবং প্লাস্টিক স্ট্যাম্পড পার্টস সহ বিভিন্ন পণ্যের সাথে খাপ খাইয়ে নেওয়া যেতে পারে এবং বিশেষ করে স্ট্যাম্পিং পার্ট ম্যানুফ্যাকচারিং এর জন্য উপযোগী, যাতে প্রোডাকশন কমাতে এবং উৎপাদনে উন্নতির প্রয়োজন হয়। উৎপাদন খরচ। সরঞ্জামগুলি বিদ্যমান উত্পাদন লাইনে নির্বিঘ্নে একত্রিত করতে পারে, লোডিং, পরিদর্শন এবং বাছাইয়ের সম্পূর্ণ অটোমেশন অর্জন করতে পারে, ম্যানুয়াল পরিদর্শন প্রতিস্থাপন করতে পারে, নিম্ন মানব দক্ষতা এবং অসামঞ্জস্যপূর্ণ মানের সমস্যা সমাধান করতে পারে এবং উদ্যোগগুলিকে মানসম্মত মান নিয়ন্ত্রণ অর্জনে সহায়তা করতে পারে।

প্রশ্নোত্তর

প্রশ্ন: স্ট্যাম্প করা অংশগুলির জন্য কোন নির্দিষ্ট ত্রুটিগুলি সনাক্ত করা যেতে পারে এবং কোন সনাক্তকরণ পদ্ধতি ব্যবহার করা হয়?

উত্তর: স্ট্যাম্প যন্ত্রাংশ CCD স্বয়ংক্রিয় ভিজ্যুয়াল পরিদর্শন মেশিন দৈর্ঘ্য, প্রস্থ, উচ্চতা এবং ব্যাসের বিচ্যুতি, মিশ্রন, বিকৃতি ইত্যাদির মতো সাধারণ ত্রুটিগুলি সনাক্ত করতে পারে। এটি একাধিক মিলিং প্লেন, অনুপস্থিত মিলিং প্লেন, অনুপস্থিত মিলিং হোল, এবং অনুপস্থিত আলো সনাক্তকরণ পদ্ধতি ব্যবহার করে বিশেষ ত্রুটিগুলিও সনাক্ত করতে পারে। পরিদর্শনের আগে, পরিদর্শন ফলাফলের নির্ভুলতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে এবং বিভিন্ন ত্রুটিপূর্ণ পণ্যগুলি কার্যকরভাবে নির্মূল করতে পরিদর্শন করা ওয়ার্কপিসের চিত্রটি পরিষ্কার এবং দৃশ্যমান তা নিশ্চিত করা প্রয়োজন।

প্রশ্ন: লোডিং পদ্ধতি এবং আকার কাস্টমাইজ করা যেতে পারে?

উত্তর: হ্যাঁ, তারা কাস্টমাইজ করা যেতে পারে। লোডিং পদ্ধতি তিনটি বিকল্প অফার করে: কম্পন ডিস্ক, পরিবাহক বেল্ট এবং যান্ত্রিক হাত। এটা গ্রাহকের উত্পাদন লাইন প্রয়োজনীয়তা অভিযোজিত করা যেতে পারে. প্রায় 150 কেজি ওজন সহ সরঞ্জামগুলির আদর্শ আকার 800mm × 600mm × 1200mm। গ্রাহকের প্রকৃত উৎপাদন চাহিদা মেটাতে ওয়ার্কশপ সাইটের বিধিনিষেধ অনুযায়ী আকার এবং কনফিগারেশন নমনীয়ভাবে সামঞ্জস্য করা যেতে পারে।

প্রশ্ন: সনাক্তকরণের নির্ভুলতা এবং গতি সামঞ্জস্য করা যেতে পারে?

উত্তর: স্ট্যাম্পিং পার্টস সিসিডি স্বয়ংক্রিয় ভিজ্যুয়াল ইন্সপেকশন মেশিনের সনাক্তকরণের নির্ভুলতা 1 μm পর্যন্ত পৌঁছাতে পারে। মূল উপাদানগুলির জন্য, এটি 0.003 মিমি কনফিগার করা যেতে পারে। সনাক্তকরণ গতি প্রতি মিনিটে 200 এবং 1200 টুকরা মধ্যে সামঞ্জস্য করা যেতে পারে। নিয়মিত সনাক্তকরণ দক্ষতা প্রতি মিনিটে 60 টুকরা কম নয়। পণ্যের আকার, জটিলতা এবং লোডিং গতি অনুসারে নির্দিষ্ট সমন্বয়গুলি নমনীয়ভাবে করা যেতে পারে, যথার্থতা এবং দক্ষতা উভয়কেই বিবেচনা করে।
